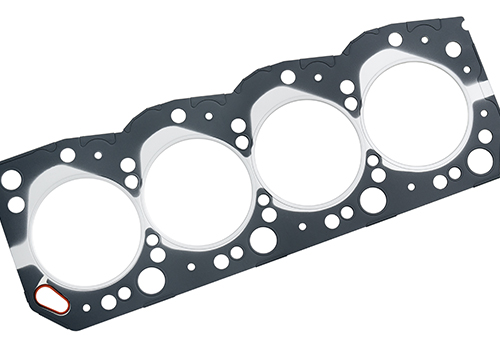

가스켓 디자인
Solid model의 사용은 비용을 절감하고 새로운 제품 개발의 lead time을 줄여줍니다.
D CAD 소프트웨어를 사용하여 제품 모델을 제작하며 좀더 정밀함을 요구하는 OEM gasket을 확신을 가지고 개발할 수 있는 툴입니다.
볼트 하중, 플랜지 경도, fluid pressure(유압력)등과 같은 기본 스펙과 더불어 가스켓의 모양과 기타 gasket이 가진 변수 조건을 고려하여 디자인하기 위해 CAD를 사용합니다. 예를 들어 원자재의 두께, 재질타입, 폭, 표면 코팅 유무 등의 조건이 gasket이 flange에서 적절하게 기능을 하는지 확인하는데 주요한 변수가 됩니다.
Interface는 FEA modeling으로 디자인 능력을 넓혔습니다.

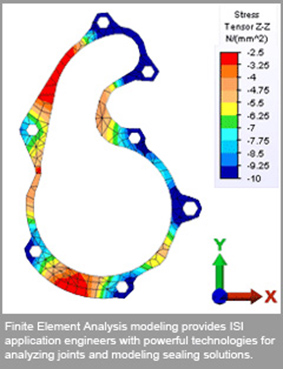

FEA modeling은 가스켓 원소재가 적용된 실제 application을 분석하는데 사용됩니다. FEA modeling을 통해서 gasket의 압축도, gasket에 손상을 입힐 수 있는 shear stress 와 파열(blowout)을 일으킬 수 있는 내부 압력 등을 한번에 볼 수 있어서 전체 조인트의 full stress 분석이 가능해집니다.
가스켓 분석 Gasket Analysis
관련 부품의 실링 상태를 검토하고 분석하여 기존 부품의 Leak 가능성을 파악하고 개선하기 위한 과정을 수행합니다. 부품의 안정적 성능과 개선된 모델을 제시합니다.
Leak 체크
공압테스트 방법을 수행하여 Leak여부를 체크하고 취약한 부분이 발견되면 부품의 설계변경을 제안하고 변경된 상태에 적합한 가스켓을 제작해 드립니다.가스켓장착 공압장착 에어공급 수조에 침수 공기방울 확인
가스켓 면압분석
가스켓 면압분석은 대상 부품과 Gasket을 실제 조건으로 조립하여 Gasket에 작용하는 압력 (면압/선압)을
분석하는 방법으로 Gasket 초기 Sealing성 및 양산 품질 관리에 적용하고 있는 분석 방법입니다.
부품과 Gasket 사이에 압력 측정 Film(면압지)을 삽입하고 Bolt 체결 후 분리한 후, 압력측정 Film(면압지)으로
압력 및 면적을 분석하는 방법입니다.
초기 설계 문제점과 취약 부위를 개선/보안하여 고객의 요건에 만족하는 제품을 제작해 드립니다.

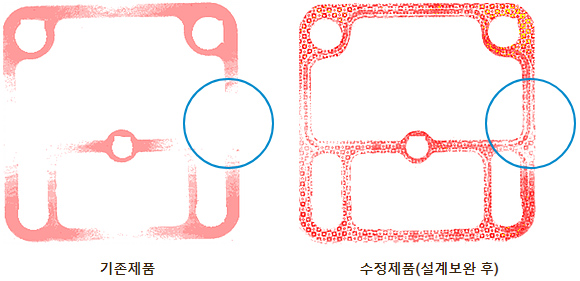

중면압지- 수직 & 수평 면압(Cylinder Head Gasket)

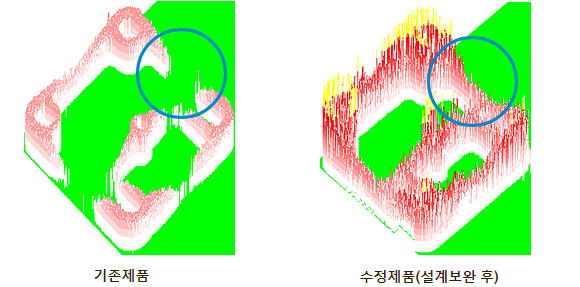

중면압지- 3D 면압(Cylinder Head Gasket)
ISI는 Finite Element Analysis Modeling으로 디자인 능력을 크게 넓혔습니다.
OEM과 공급자 사이에 3D 솔리드 모델의 사용과 교환이 일상적이 됨에 따라 ISI는 디자인 엔지니어의 toolkit에 FEA 모델링을 추가함으로 컴퓨터 처리된 디자인 능력을 다음 logical step로 채택하였습니다. FEA는 정적 또는 동적 물리 오브젝트와 시스템의 분석에 Finite Element 방법의 application입니다. FEA의 사용은 mechanical object와 system에서 강도의 결정과 이동을 위한 것입니다. 그러나 heat transfer와 fluid mechanic에서의 그것들을 포함하여 많은 다른 타입의 문제들의 분석에도 또한 정기적으로 사용됩니다. FEA 분석 소프트웨어는 오랜 기간 동안 해왔습니다. 사실 ISI 엔지니어는 1980년대 말에 GMX flange 모델링 프로그램을 개발하고 입증하기 위해서 gasket application의 FEA 분석을 사용했습니다. 그동안 Routine basis에 FEA 분석을 사용하는 데 가장 어려운 점은 flange와 gasket의 3D 표현 구조의 어려움이었습니다. 하지만 현재 OEM 단계에서 3D solid 모델링의 일상적인 사용으로 인해 flange 모델은 쉽게 사용가능해졌고 ISI 엔지니어는 gasket의 3D 모델을 디자인하고 만들게 되었습니다.
ISI는 ANSYS Workbench FEA 소프트웨어를 추가하고 엔지니어들을 교육시키는 것으로 고객의 요청에 대응합니다. ANSYS는 OEM flange 하드웨어의 3D 솔리드 모델에 주어진 application을 위한 일상적인 routine basis에 사용됩니다. ANSYS는 ISI의 대다수의 현 OEM 고객의 디자인 엔지니어들에게 이용되는 FEA 패키지입니다.
가스켓 원자재 추천
Interface Sealing Solutions는 60가지 이상의 다양한 종류의 gasket 원자재를 공급하고 있습니다. 다양한 산업군에서 필요한 여러 가지 서로 다른 요구 조건을 만족시키는 제품이 개발되어온 결과입니다.
또한 근래 자동차, 전자, 중장비 등 모든 산업군에서 더 나은 성능, 가벼운 소재, 가격 경쟁력이 있는 소재 등 요구 조건이 강화되고 있어 그 개발 속도도 점점 빨라지고 있습니다.
새롭게 개발되는 제품에 최선의 결과를 보여줄 소재를 결정하는 것은 제품 개발의 핵심이라고 여겨집니다. 그러하기에 많은 시간과 시행착오가 예상되는 과정이기도 합니다. 대안의 다년간 축적된 노하우가 귀사에 최선의 기능을 수행할 소재 선택에 도움을 드릴 수 있습니다.
최선의 소재 선택 및 제품 제작, 사후 데이터 관리까지 다방면의 도움을 드릴 수 있습니다. 사이트에 소개된 제품군을 참고하시기 바라며 상담을 원하시면 전화나 Contact 메뉴를 이용하시기 바랍니다.
빠른 시간 안에 답변 드리도록 하겠습니다.
